单极霍尔YS1254在蓝牙耳机中的应用

作者:天津越尔兴电子科技有限公司 浏览: 发表时间:2020-07-31 00:00:00

蓝牙耳机



随着蓝牙耳机领域的不断发展以及用户体验不断提高,蓝牙耳机不是简单的接听电话功能,智能化的不断普及也衍生了蓝牙耳机的智能化体验。所谓的蓝牙耳机霍尔开关就是把霍尔元件应用在蓝牙耳机上。霍尔开关通过磁铁磁场感应强度,霍尔IC输出一个脉冲信号来控制开关机。由于蓝牙耳机左右耳都需内置磁铁,所以霍尔磁控开关要做好磁铁屏蔽功能。


磁吸式蓝牙耳机霍尔开关的感应原理



磁控蓝牙耳机左耳与右耳各有磁铁,贴片霍尔开关在左右耳一边,靠对面的磁铁去感应。当耳机左右耳相吸时,霍尔元件对面的磁铁靠近,此时霍尔元器件感应磁场,单极霍尔开关给出一个触发信号,低电平输出,耳机处于关机状态当左右耳移开时,磁铁远离霍尔芯片,此时的霍尔开关无磁感应,高电平输出,给出一个触发信号,此时的蓝牙耳机处于开机状态。



推荐型号

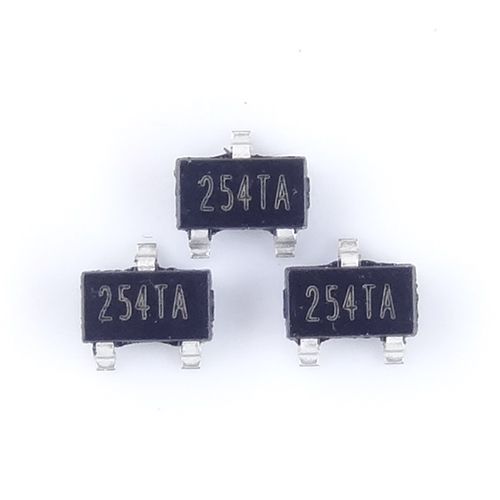

单级霍尔YS1254

特点:

1.噪声保护功能 、斩波稳定技术、超低电压可低至1.65V
2.超高灵敏度、一致性稳定性好,低功耗。



注意的问题:



1.YS1254是单级霍尔开关,装配时注意区分南北极磁场(YS1254表面感应磁铁N极,S极无效)

2.由于霍尔开关是通过磁场感应进行开关机,耳机结构的不同需采用不同型号的霍尔芯片,使元器件免受磁场干扰。
